Заказать звонок
Имя*
Телефон*
Сообщение
Код с картинки*
CAPTCHA

Время работы:

ПН-ПТ 08:00 - 20:00
СБ 09:00 - 16:00

(0536) 78-09-58

(067) 407-39-22

Заказать звонок

Герметик для швов Сазиласт 24 с 25% деформативностью

Артикул: -
(0)
85 грн. за кг
В наличии
Заказать товар
Заказать товар
Герметик для швов Сазиласт 24 с 25% деформативностью
Имя*
Телефон*
Сообщение
Код с картинки*
CAPTCHA

Герметик для швов Сазиласт 24 с 25% деформативностью

Описание двухкомпонентный полиуретановый отверждающийся герметик для герметизации швов и стыков с 25% деформативностью.

Двухкомпонентный безусадочный полиуретановый герметик для швов Сазиласт 24 разработан на основе полиуретанового полимера. Сазиласт 24 идеально подходит для герметизации стыков строительных конструкций (в том числе и ремонта). Состоит из двух компонентов — основной пасты и отвердителя. После смешивания компонентов образуется тиксотропная, легко наносимая паста. После отверждения – эластичный, резиноподобный материал с высокими деформационными и прочностными свойствами.

Область применения полиуретанового герметика для швов «Сазиласт 24»

  • герметизация деформационных швов строительных конструкций с деформацией не более 25%
  • Герметизация стыков, щелей, трещин на фасадах зданий.
  • герметизация межпанельных швов в панельных и блочных многоэтажных домах

Свойства и достоинства герметика для швов «Сазиласт 24»

  • Отличная адгезия к бетону, кирпичу, натуральному камню, стеклу, металлу;
  • Стойкость к УФ-излучению, атмосферным воздействиям;
  • Высокий показатель жизнеспособности – до 24 часов

Рекомендации по применению герметика для швов «Сазиласт 24»

Подготовка герметика «Сазиласт 24»

Компоненты герметика Сазиласт 24 на полиуретановой основе поставляются в соотношении, готовом к смешиванию. Смешивание производят с помощью электроинструмента (электродрель мощностью 600-800 Вт, 200-400 об. мин. со спиралевидной мешалкой). Время смешивания комплекта не менее 10 минут. Некачественное смешивание может привести к потере тиксотропности герметика Сазиласт 24, неравномерности его вулканизации, снижении адгезии. При низких температурах вязкость герметика для швов Сазиласт 24 повышается, поэтому перед применением рекомендуем выдержать герметик Сазиласт 24 в отапливаемом помещении не менее суток. Недопустимо разбавление герметика Сазиласт 24 растворителями – это может привести к изменению свойств герметика (снижение адгезии, потере тиксотропности и т. д. ), возможно растрескивание!

Подготовка швов для герметизации полиуретановым герметиком Сазиласт 24

Поверхности, на которые наносится полиуретановый герметик Сазиласт 24, очистить от пыли, жира, незакрепленных частиц, остатков цементного раствора, и т. д. При работах в зимнее время очистить поверхность от наледи и инея. Может наноситься на влажные поверхности, но присутствие водяной пленки недопустимо. Недопустимо нанесение герметика во время дождя и снега.

ПОдготовка шва перед укладкой полиуретановго герметика Сазиласт 24

В случае, если шов имеет глубину более 1,5см, необходимо уплотнить его с помощью специального полиэтиленого жгута. Жгут укладывается в шов с сильным уплотнением на глубину до 1,5см. Диаметр жгута принимается более 30% больше ширины шва.

ПОдготовка шва перед укладкой полиуретановго герметика Сазиласт 24

Нанесение герметика Сазиласт 24

Для того, чтобы края полиуретанового герметика Сазиласт 24 выглядели ровными, предварительно на шов наклеивается строительный скотч, определяющий ширину будущего шва, затем наносится слой герметика, после чего скотч следует удалить. Герметик наносят на поверхность стыка панелей с помощью шпателя, кисти, шприца или другого приспособления. Герметик следует наносить в устья стыков равномерно, без разрывов.

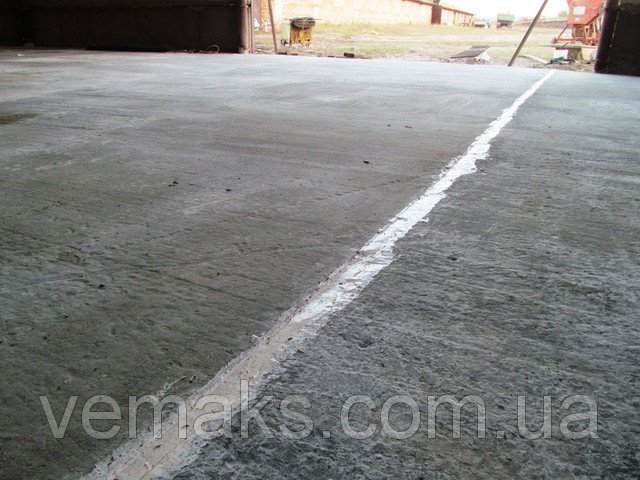

Нанесение полиуретанового герметика для швов Сазиласт 24

Технические характеристики шовного герметика Сазиласт 24

Основные эксплуатационные характеристики Значение
Условная прочность в момент разрыва МПа, не менее 0,2
Модуль упругости при 100% деформации, не более МПа, не менее 0,4
Цвет Белый, другой цвет по заказу
Консистенция тиксотропная паста
Основа полиуретан
Жизнеспособность, ч, не более |От 2 до 24 часов (при +23 °С), с понижением температуры увеличивается
Время отверждения 48 часов (при +23 °С), с понижением температуры увеличивается
Отверждение Вулканизация под действием смешивающего агента
Диапазон температур нанесения от -15 °С до +40 °С
Поверхность после полной вулканизации Матовая
Усадка Отсутствует
Относительное удлинение в момент разрыва, не менее 150% (на образцах швов) 300% (на лопатках)
Диапазон температур эксплуатации от -60 °С до +70 °С
Плотность, кг/м3 1400
Гарантийный срок хранения материала, месяцев, не менее 6 (при температуре от минус -20 °С до +30 °С в ненарушенной заводской упаковки)
Прогнозируемый срок службы, года при толщине слоя герметика, 3 мм деформативности шва, 15%, не более 25
Расход 100 гр/м. п. (при толщине слоя 3мм и ширине шва 20мм)
Характеристики Герметик для швов Сазиласт 24 с 25% деформативностью
Способ упаковки Комплект 16,5 кг пластиковое ведро основная паста – ведро 15 кг вулканизирующая паста – банка или п/э пакет 1,5 кг внутри ведра с основной пастой
Производитель САЗИ
Минимальная рабочая температура (°C) -60
Максимальная рабочая температура (°C) +70
Цвет белый
Основа полиуритан
Срок службы (лет) 25
Диапазон температур нанесения (°С) от -15 до +40

По вашему запросу ничего не найдено.
