Гидроизоляция Стримфлекс - двухкомпонентный материал на основе специального высококачественного цемента, минеральной композиции и полимерно-эмульсионных добавок. После нанесения и полимеризации Стримфлекса на поверхности образуется водонепроницаемое, прочное и в то же время очень эластичное покрытие. Наносится и отлично прилипает к различным поверхностям ? бетон, цементно-песчаные основания, дерево, кирпич, гипсокартон и т.п.

Гидроизоляция Стримфлекс имеет серо-зеленый цвет, что отличн гидроизоляции террас, ванных комнат. На поверхности с гидроизоляцией Стримфлекс клеится керамическая плитка.

Стримфлекс наносится кистью в несколько слоев и не требует сложного оборудования

Стримлекс используется для наружной и внутренней гидроизоляции на объектах гражданского и промышленного назначения.

• Гидроизоляция осмотровых террас под керамическую плитку;

• Гидроизоляция декоративных водоемов как финишное покрытие, так и под керамическую плитку или мозаику;

• Внутренняя гидроизоляция ванных комнат на любые поверхности, в т. ч. и на гипсокартон.

• гидроизоляция фундаментов - как бетонных монолитных так и кирпичных;
• гидроизоляция резервуаров с технической или питьевой водой;
• гидроизоляция всевозможных оснований в конструкциях, подверженных динамическим нагрузкам и трещинообразованиям с раскрытием трещин до 1 мм (Стримфлекс без сетки) и до 2мм (Стримфлекс с армирующей сеткой).

• материал с высокой водонепроницаемостью, прочность и паропроницаемостью;
• высокая адгезия к различным поверхностям и эластичность, позволяющая Стримфлексу перекрывать трещины с раскрытием 1-2мм;
• морозостойкое покрытие (F 300), не подверженное воздействию перепадов температур;
• безвредный не токсичный материал, не содержит хлоридов и может использоваться в резервуарах с питьевой водой

С помощью водоструйного аппарата, вся поверхность очищается от грязи, пыли и непрочных участков. Сильные раковины, трещины и слабые участки необходимо отремонтировать с помощью ремонтного состава Скрепа М500 Ремонтная.

Для приготовления гидроизоляционной мастики Стримфлекс необходимо смешать в чистой емкости компоненты Стримфлекса: цементно-песчаную матричную основу (компонент А) с жидкой полимерной эмульсией (компонент Б)

Смешивание необходимо производить на низких оборотах с помощью электромешалки. Жизнеспособность полученной мастики составляет от 30 минут до 2 часов в зависмости от температуры окружающей среды.

Гидроизоляционный состав Стримфлекс легко наносится на поверхность кисть с жестким волокном, шпателем, а также жестким валиком. Разрешается нанесение Стримфлекса на поверхности с помощью специального распылительного оборудования.

Первый слой необходимо сильно втереть в поверхность. Это обеспечит хорошую адгезию гидроизоляции Стримфлекс с поверхностью.

Толщина одного слоя должна составлять не менее 1,5 мм.

Перед нанесением первого слоя Стримфлекса, необходимо герметизировать все угловые примыкания, подвижные швы и стыки с помощью изоляционной ленты Izolex.

Изоляционная лента Izolex вклеивается в свежий слой нанесенного Стримфлекса и закрывается нанесением последующих слоев.

Второй и последующие слои Стримфлекса наносятся после полного высыхания предыдущего слоя ? не менее 10- 18 часов, но не позднее 2 суток.

Стримфлекс наносится перпендикулярно направлению нанесения предыдущего слоя необходимой толщины без пропусков по всей площади поверхности.

Для повышения прочности гидроизоляционного слоя Стримфлекса, рекомендуется произвести его армирование с помощью стеклосетки с мелкой ячейкой. Для этого стеклоткань утапливается в свежую массу мастики при нанесении второго слоя Стримфлекса.

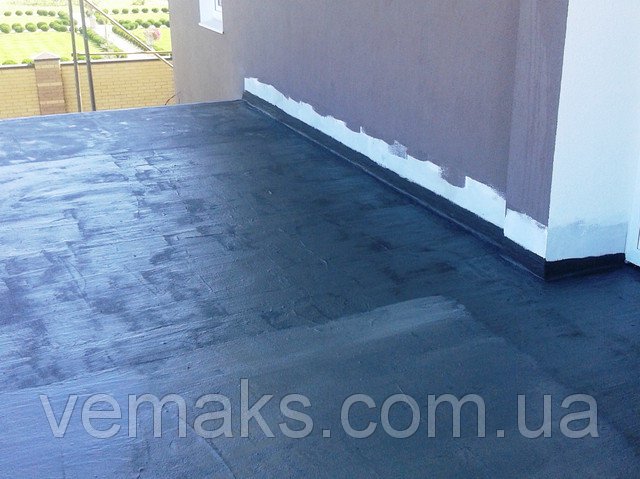

Через пять суток после нанесения последнего слоя Стримфлекса, поверхность полностью готово к эксплуатации. При гидроизоляции осмотровой террасы, поверхность рекомендуется закрыть керамической плиткой.

При гидроизоляции декоративных водоемов, гидроизоляция Стримфлекс может служить эстетичным финишным покрытием с природным серо-зеленым цветом

Гидроизолировать террасы и декоративные водоемы на открытом воздухе не рекомендуется при температуре ниже +5 град С и выше +30 град С. В период полимеризации Стримфлекса, его необходимо защищиать от неблагоприятных температур и атмосферных осадков.

При прямом воздействии солнечных лучей и ветра на свежее покрытие Стримфлекса, его необходимо укрыть мешковиной или другой тканью для преждевременного высыхания.

Стримфлекс подвержен абразивному воздействию и требует защиты от механических поверждений
